　　高壓電機啟動柜，別名：高壓電機起動柜，高壓啟動柜，高壓起動柜。也叫：空調高壓啟動柜(高壓空調10KV啟動柜，高壓空調6KV啟動柜)

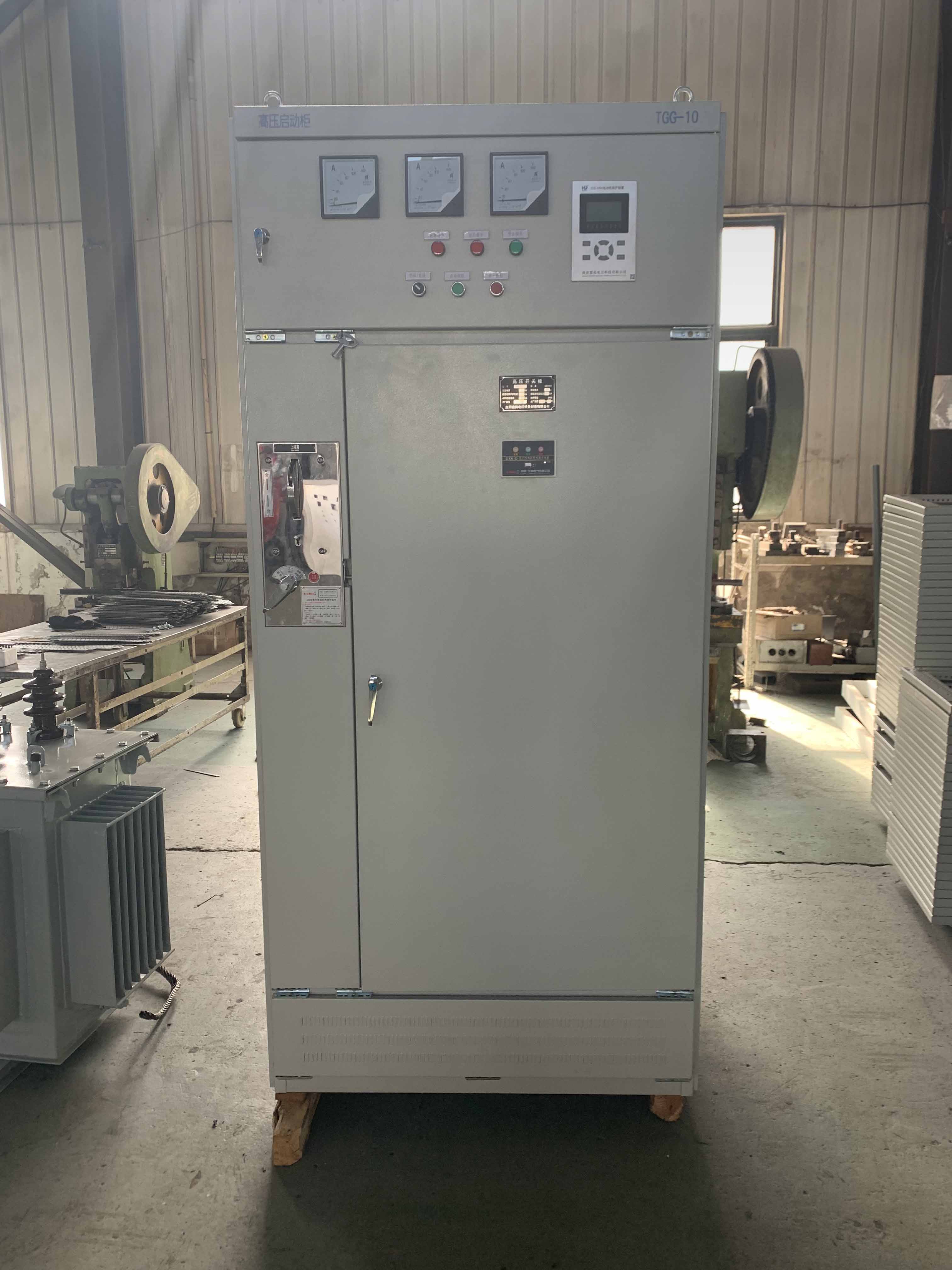

高壓啟動柜10KV正面照

　　1、主要用途及適用范圍

　　SGK系列高壓電機綜合起動柜，適用于交流50Hz(60Hz)、電壓3kV-10 kV電力網絡中，對于不可逆、不調速及不要求制動的高壓繞線電動機進行起動、停止及運行控制。

　　本裝置采用了高科技產品電機綜合保護儀，有效地保證了高壓電機的可靠運行。SGK系列高壓電機綜合起動柜，廣泛地應用于拖動大型水泵、風機、球磨機、軋鋼機、壓縮機、破碎機、皮帶運輸機等高壓繞線電動機。

　　本系列產品，頻敏變阻器和液阻軟起等起動方式。

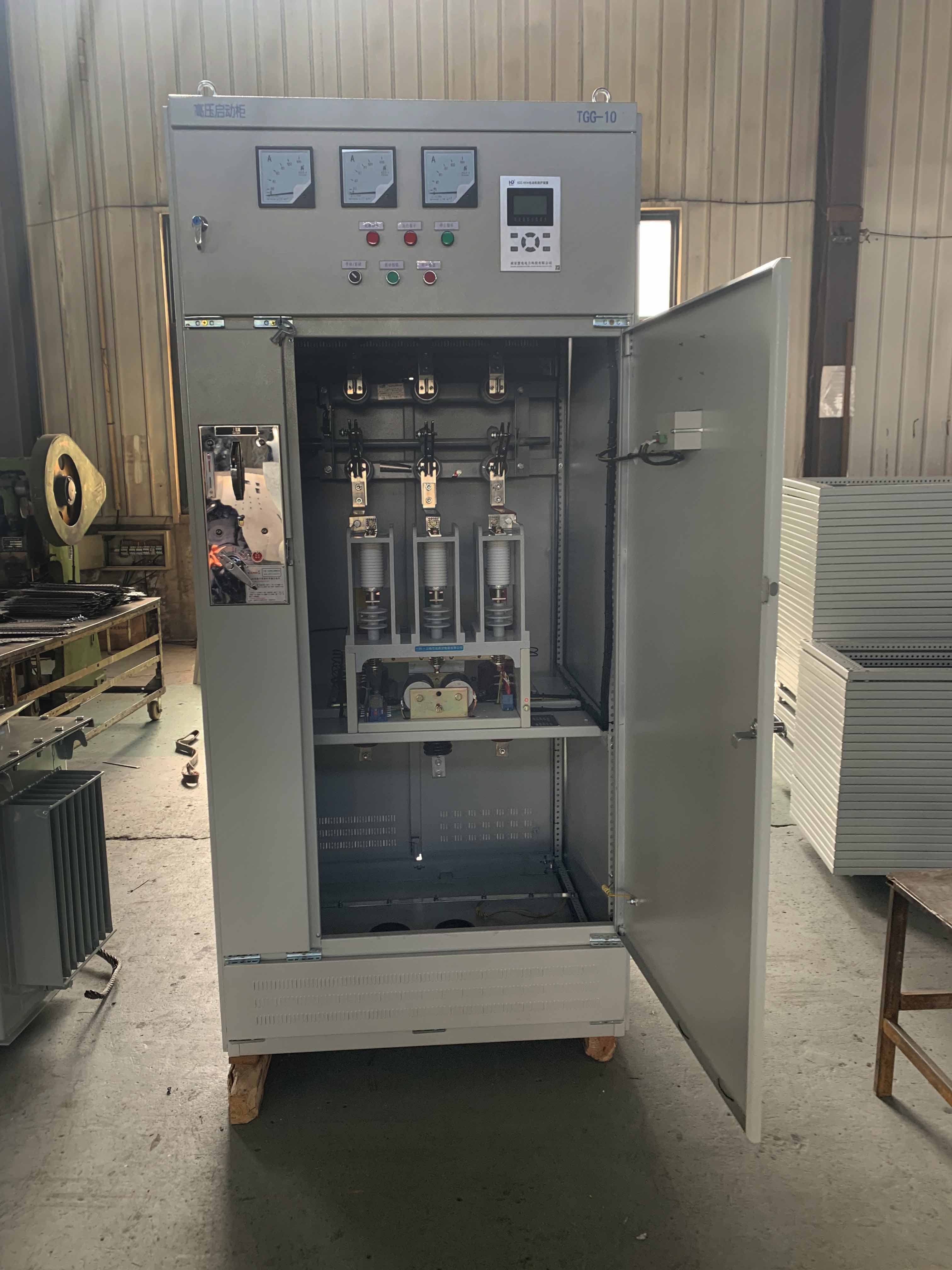

高壓啟動柜10KV內部照

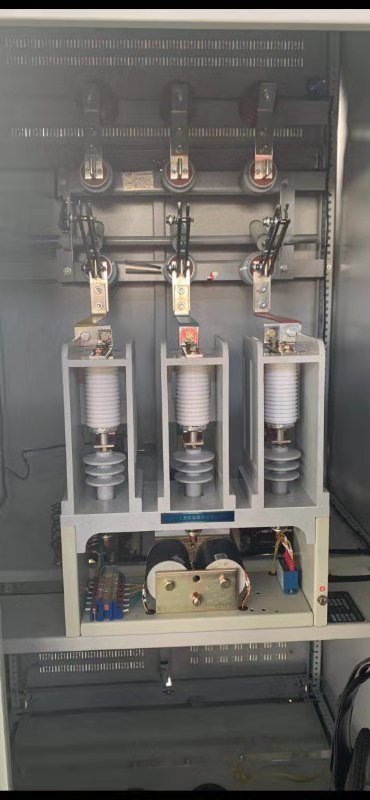

高壓啟動柜10KV內部細節圖

　　2、功能說明

　　SGK型高壓電機綜合起動柜，分為頻敏變阻器或液阻軟起等幾種柜型。真空開關采用真空斷路器或真空接觸器。

　　2.1 本起動柜一次回路采用了高壓真空開關。因此起動柜可用于較為頻繁操作的場所，柜內配有避雷器，可對過電壓進行抑制和保護。

　　柜內設計有供電保護，當高、低壓供電系統失壓時，起動柜均可以保護分閘。

　　2.2 電機綜合保護儀采用新型高性能單片機，功能強大，抗干擾性能好，運算速度快。用戶可根據需要靈活設定各種參數和功能，為三相交流電機提供了一套完整的智能化保護措施。

高壓啟動柜10KV背面圖

　　2.3 該裝置能對電機運行過程中出現的啟動超時、過流、過載、堵轉、缺相、不平衡、過壓、欠壓、失壓等多種情況進行保護，從而保證了電機的安全運行。

　　保護儀在出廠時，已經根據電機性能和負載特性，設置并且輸入數據。用戶也可根據說明書，結合現場實際情況進行調整,監視或操作。保護儀的使用方法，請參考保護儀說明書進行操作。

　　對于真空接觸器型起動柜，應將保護儀的過流保護功能封鎖。

　　2.4起動柜對外設有工藝聯鎖端子(啟動、停止、分閘等),用戶可根據實際情況需要，決定是否使用。

　　2.5起動柜設有兩地操作選擇開關，作為遠程或本柜兩種操作方式，供用戶選擇。如果用戶使用遠程操作方式，可連接對外預留端子中的外控合閘、外控分閘端子，在隨機文件中有詳細的端子配線圖,可非常方便的與遠程操作控制臺進行聯接。

　　2.6 對于降壓起動柜，電機起動時間間可根據所帶負載，現場整定在0～99秒范圍內，出廠整定在10秒。

　　2.7 操作面板上裝有三相電流表、電壓表和指示燈，用戶可以隨時觀察電動機的運行狀況，并且有些已引至接線端子，供中控或現場操作方式選用。

　　2.8 當電網或電機出現異常時，起動柜分閘并發出聲光報警信號，直至故障消除并按動故障復位按鈕為止。

　　2.9 當軟起柜或外部其他設備故障時，向高壓柜發出故障指令，高壓柜報警并且真空開關分閘，以保證電機的安全。
